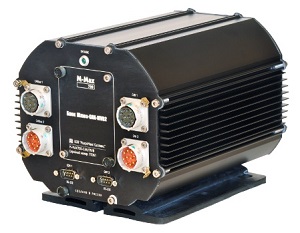

Защищенный промышленный компьютер Шлюз-CAN-MVB2 применяется для реализации физического и программного интерфейса между аппаратурой комплексного локомотивного устройства безопасности подвижного состава российских железных дорог, оснащенной интерфейсом CAN, такой как КЛУБ-У, БЛОК или аналогичной и системами управления и автоведения электропоездов с шиной Multifunction Vehicle Bus (MVB). Этот интеллектуальный Шлюз предназначен для использования в бортовых системах безопасности, установленных на высокоскоростные электропоезда «Сапсан» (Velaro RUS), «Ласточка» (Desiro Rus). Система может быть легко адаптирована к техническим требованиям различных железнодорожных транспортных средств. Шлюз обладает степенью защиты IP65, помещен в алюминиевый корпус с двойной защитой от ударов и вибрации. Компьютер базируется на проверенной технологии PC/104, а его компактный дизайн и низкое энергопотребление делает его идеальным решением для интеллектуальных бортовых устройств перекодирования. MicroMax, производитель высокозащищенных промышленных компьютеров, обеспечивает индивидуальный подход к каждому клиенту и способен выполнять разработки систем даже в единичных экземплярах.
Технический результат.
Технический результат заключается в том, что блок ШЛЮЗ-CAN-MVB включает в себя устройство управления, соответствующие входы/выходы которого соединены с преобразователем внутреннего CAN-интерфейса, подключенного к CAN-интерфейсу устройства безопасности, также с преобразователем внешнего CAN-интерфейса, подключенного к CAN-интерфейсу локомотивного оборудования, и с преобразователем интерфейса локомотива, подключенного к многофункциональной поездной шине MVB. В блок ШЛЮЗ-CAN-MVB дополнительно введен модуль CAN-RS, осуществляющий преобразование информационных потоков между локомотивным оборудованием, локомотивным устройством безопасности и поездной радиостанцией, обеспечивающий гальваническую и информационную развязки. Модуль CAN-RS, содержащий первый и второй центральные процессоры (ЦП), реализующие два независимых канала обработки информации и имеющий единый выходной RS485 интерфейс. К каждому из ЦП подключены преобразователи внешнего и внутреннего CAN-интерфейсов и интерфейс RS232. При этом вход/выход RS232 интерфейса первого ЦП подключен к поездной радиостанции, а RS232 интерфейса второго ЦП является резервным. Входы/выходы преобразователей внутреннего CAN-интерфейса подключены к локомотивному устройству безопасности, а входы/выходы преобразователей внешнего CAN-интерфейса — к локомотивному оборудованию. Преобразователь интерфейса локомотива представлен в виде модуля MVB, а устройство управления в виде модуля CPS. Все модули блока ШЛЮЗ-CAN-MVB объединены в единую информационную систему посредством общей шины данных, по которой осуществляется передача питания.
